Accompagnement professeur H2-H3/E3

1ère expérimentation

  • non alimenté !

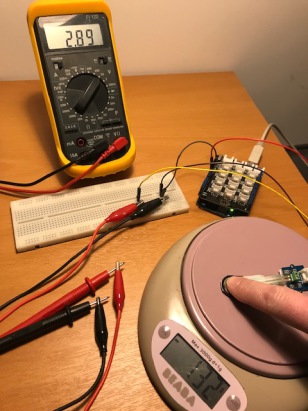

  • En l'absence de dynamomètre électronique, la pression du doigt sur le capteur lui-même posé sur une balance de précision suffira.

2ème expérimentation

  • peut être alimenté via la carte Arduino ou par une alimentation stabilisée externe 5V ;

  • La mesure du signal de sortie se fera entre le fil du signal (jaune) et la masse (noir) et ce entre le pont Grove et la carte Arduino à l'aide d'un voltmètre.

Résultats obtenus

fichier Excel des résultats obtenus sur le capteur FSR402 :

FSR_essai_corr.xlsx [xls]

Affichage F via Arduino (optionnel)

x = 2223

y = 6688
