Préparation du challenge
Coût par challenge
Le coût des composants et de la matière imprimée s'élève à environ 100€ (hors extension du challenge).
Structure
-
Il est conseillé au préalable de visionner la vidéo proposée sur le site de InMoov (suivre ce lien) présentée par Gaël LANGEVIN ;
-
Le production des pièces imprimées peut durer plusieurs heures voire jours selon le modèle d'imprimante ;
L’assemblage des pièces imprimées codées "A" et "B" se fait simplement à l'aide d'acétone ;
Les axes entre les phalanges seront réalisés au moyen des vis et écrous Ø3 ;
Le principe de montage de la poulie sur le servomoteur proposé par Gaël LANGEVIN est intéressant et fiable ;
Il est prévu, au bout la phalange 1B de l'index, deux perçages permettant de bloquer le fil "tendon" efficacement ;
Il est conseillé d'utiliser du fil de pêche tressé.
fichiers des pièces 3D à imprimer (sur imprimante 3D avec un plateau minimal de 120 x 120mm) avant de débuter le challenge ;
vidéo illustrant le montage de la poulie, fil "tendon" :
Composants
-
Le choix de certains composants a été fait en correspondance avec la proposition de Gaël LANGEVIN sur le site InMoov mais d'autres choix sont possibles ;
Le servomoteur est un modèle HobbyKing HK 15298 ou équivalent.
caractéristiques techniques du servomoteur HK 15298 :

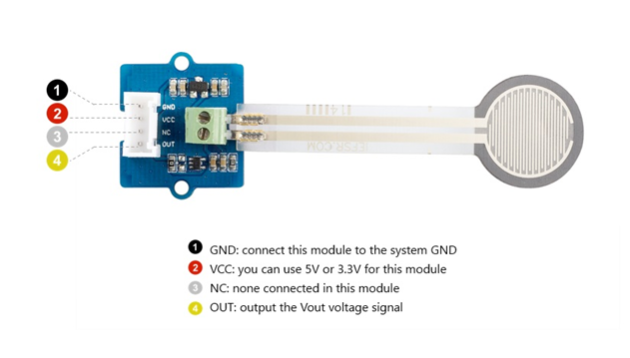

caractéristiques du capteur de force FSR402 associé à un module Grove FSR402Grove_connections.png [1] :
caractéristiques de l'émetteur/récepteur Bluetooth HC05 :
Programmations
-
Des propositions de programmes (Arduino, ,AppInventor2, simulations Solidworks et Matlab) à compléter par les élèves seront fournies au fil des tâches. ;;
Concernant la commande vocale et la création d'une interface graphique sur appareil nomade, il est conseillé d'anticiper en réalisant les tutoriels proposés.
Complément : Extension du challenge
Il est possible de proposer une extension au challenge en implantant par exemple une sonde de température dans une des terminaisons de l'index ou pouce de façon à rendre la pince davantage "sensible", dans le cas où :
les élèves avancent vite !
-
il y a un 4ème élève joint à l'équipe du challenge.
documentation technique d'une sonde de température numérique...
