1. Ouvrir le fichier "PO-SYMPACT.SLDASM" dans le dossier "PO-SYMPACT-SW" précédamment téléchargé sur le bureau.

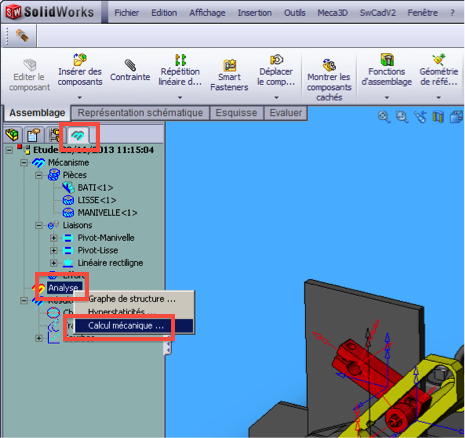

2. Cliquer sur l'onglet Meca3D, effectuer un clic droit sur "Analyse" et effectuer un clic sur "Calcul Mécanique" :

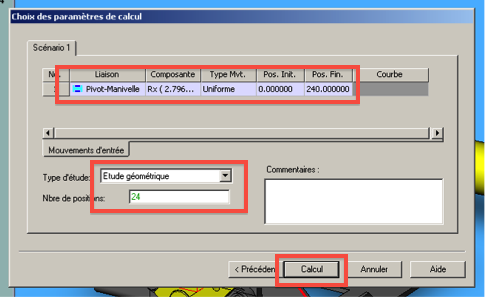

3. Vérifier que les paramètres sont conformes à l'illustration ci-contre et cliquer sur "Calcul" :
4. Effectuer un clic droit sur la liaison "Pivot-Lisse" et cliquer sur "Résultats" :

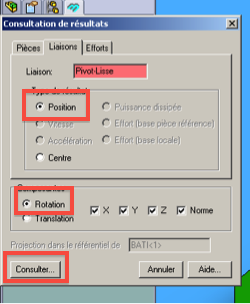

5. Sélectionner "Position", "Rotation" et cliquer sur "Consulter":

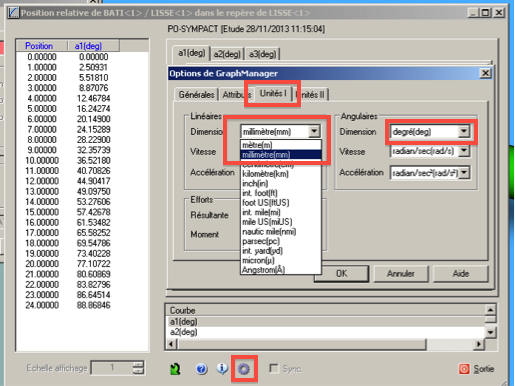

6. Cliquer sur le bouton des options, sélectionner l'onglet "Unités I" et régler les dimensions linéaires sur "Millimètres" et les dimensions angulaires sur "Degrés", puis cliquer sur "OK" :

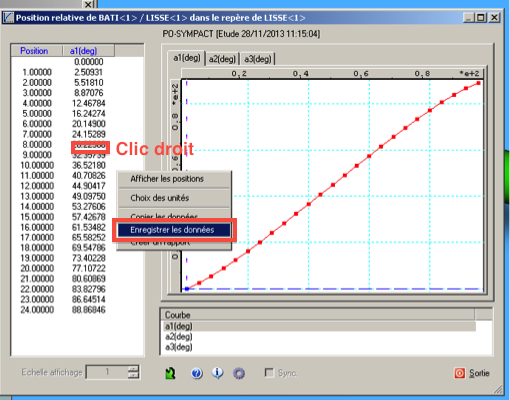

7. Effectuer un clic droit dans la zone des valeurs, et cliquer sur "Enregistrer les données" :

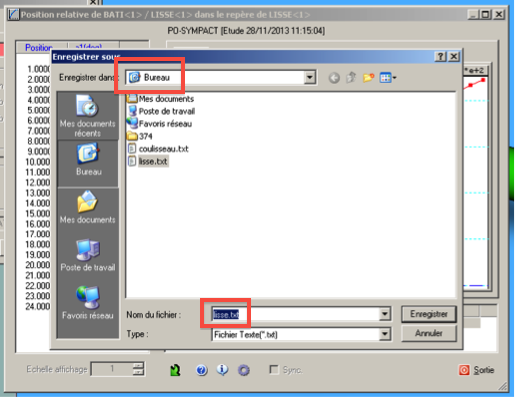

8. Enregistrer le fichier sous le nom "lisse.txt" sur le bureau :

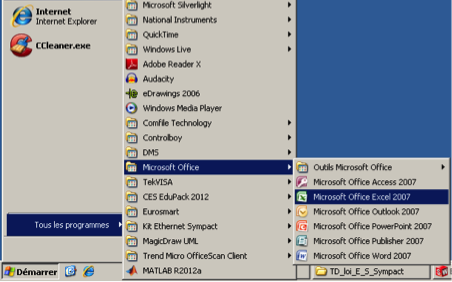

9. Ouvrir Excel :

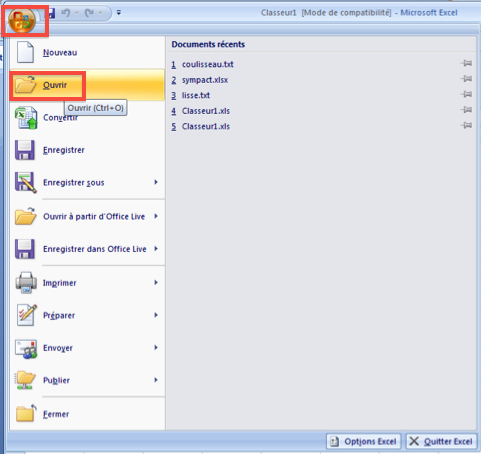

10. Cliquer sur le bouton multifonction et cliquer sur "Ouvrir" :

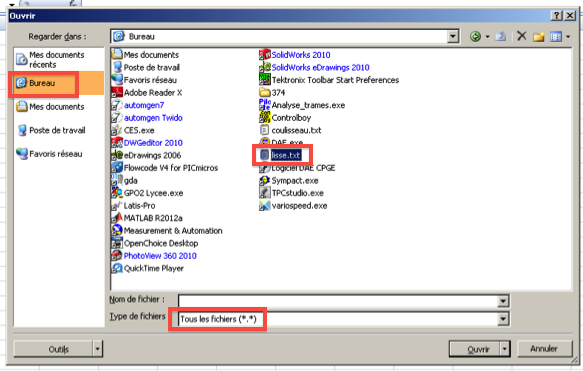

11. Dans le menu déroulant "Type de fichiers" choisir "Tous les fichiers", et sélectionner le fichier "lisse.txt" :

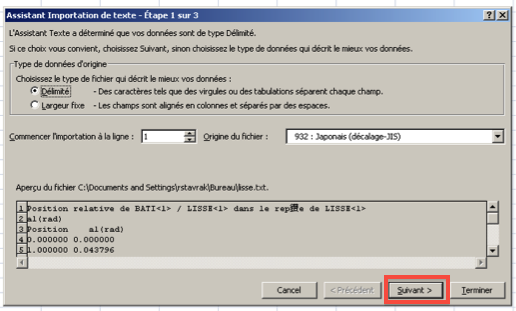

12. Une boîte de dialogue s'ouvre, cliquer sur "suivant" :
13. Cocher "Autre" pour les séparateurs, et entrer un espace (barre d'espace), puis cliquer sur "Terminer" :

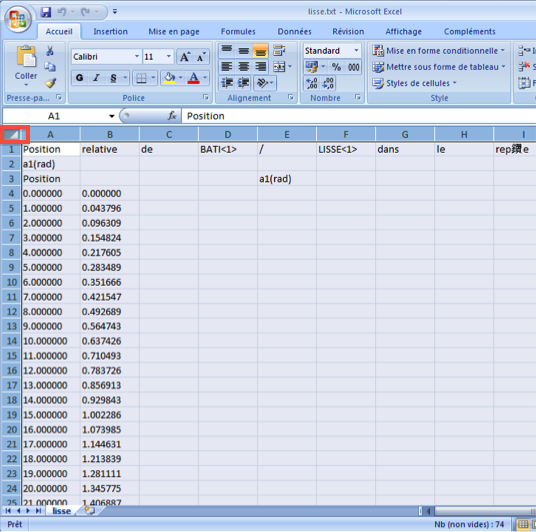

14. Cliquer sur le coin pour sélectionner toutes les cellules :
15. Appuyer de façon simultanée sur les touche "CTRL + F".

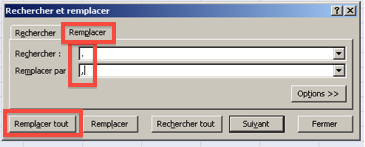

16. Dans la boîte de dialogue qui vient de s'ouvrir, cliquer sur l'onglet "Remplacer", entrer "." comme terme à rechercher et "," comme terme de remplacement :

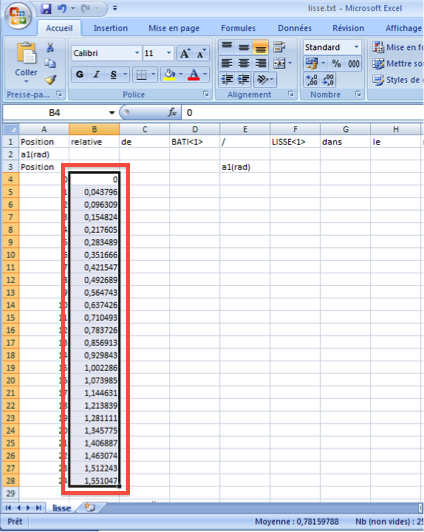

17. Sélectionner les valeurs d'angle puis effectuer la combinaison de touches "CTRL + C" :

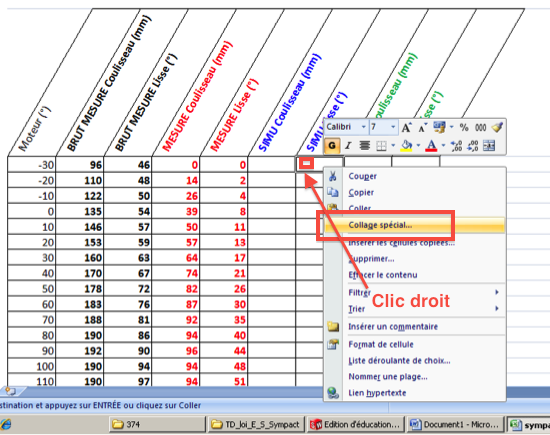

18. Dans le fichier "ES-sympact_ELEVE.xlsx", sélectionner la cellule en dessous de "SIMU Lisse (°)" et effectuer un clic doit :
19. Sélectionner "Collage spécial" :

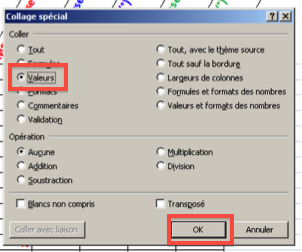

20. Cocher "Valeurs" puis "OK". La courbe doit s'afficher sur le graphique.
