Les capteurs Tout Ou Rien


Pour la mise en œuvre des capteurs de proximité, on utilise couramment des capteurs en technique « 2 fils » ou « 3 fils ». Ils en existent cependant en « 4 et 5 fils ».



Technique 2 fils :


Ce type de détecteur comporte un circuit électronique qui commande une sortie statique. Il se branche comme un interrupteur, en série avec le circuit à contrôler.


Il faut néanmoins vérifier la tension admissible et pour certains détecteurs, la polarité.


       Charge alimenté en courant continu                Charge alimenté en courant alternatif



Technique 3 fils :


Ce type de détecteur comporte un circuit électronique qui commande une ou plusieurs sorties statiques.


S'il ne comporte qu'une seule sortie statique, c'est un détecteur 3 fils sinon c'est un 4 fils (2 sorties statiques).


Il fonctionne uniquement en tension continue et peut être détecteur de type PNP ou NPN.

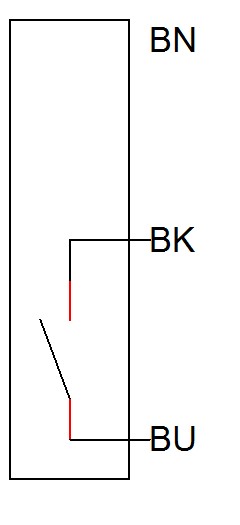

Schéma simplifié

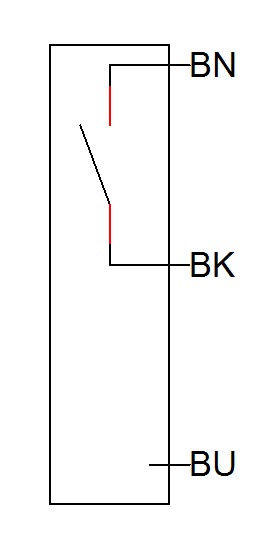

Schéma simplifié

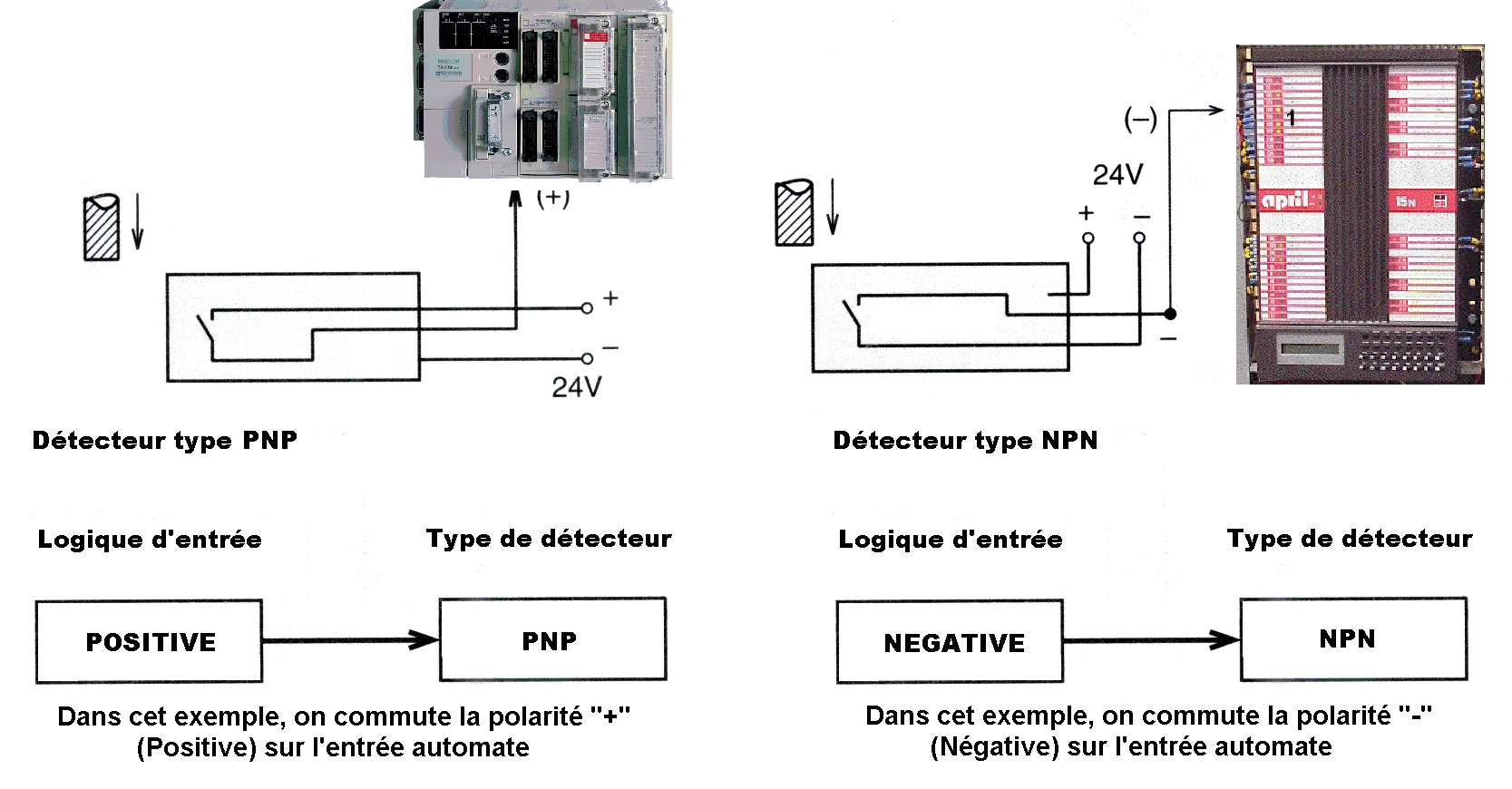

       Le choix du type de sortie (PNP ou NPN) dépend de la logique d'entrée de l'automate sur lequel il est branché.


Principe (capteur de proximité ILS)

Exemple d'un automate à logique positive

Principe (capteur photoélectrique Système proximité)

Exemple d'un automate à logique positive

Schématisation (capteur de proximité ILS)

Schématisation (capteur photoélectrique Système proximité)
