Activité 2 : Découverte de la carte à microcontrôleur ARDUINO UNO :



Télécharger le document réponse



Cette partie à pour objectif la découverte de la carte à microcontrôleur Arduino, afin d'en saisir les principes pour pouvoir la programmer.



Éléments pris en compte dans la notation :

  • Autonomie/Comportement
  • Qualité de la production (document réponse).






1. L'environnement ARDUINO :

Lire les documents ci-dessous et compléter la partie 1 du document réponse :





Arduino est le nom d’une gamme de cartes à microcontrôleurs, c’est à dire de cartes électroniques programmables.

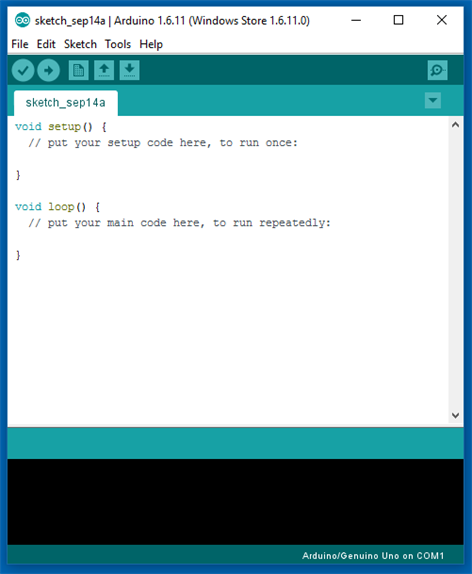

Elles utilisent toutes un même logiciel de programmation (environnement de développement ou IDE « integrated Development Environment ») appelé logiciel Arduino. Le langage de programmation utilisé est proche du langage C/C++.

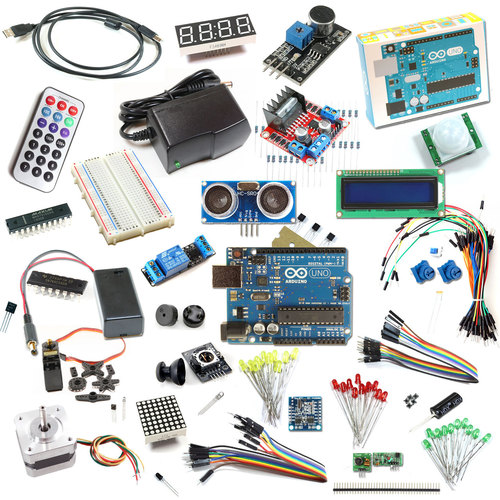

Les cartes Arduino permettent de traiter des données provenant de composants et capteurs divers (capteur de température, luminosité, mouvement ou bouton-poussoir, ...) et de communiquer des ordres pour allumer des lampes ou actionner des moteurs électriques, par exemple.

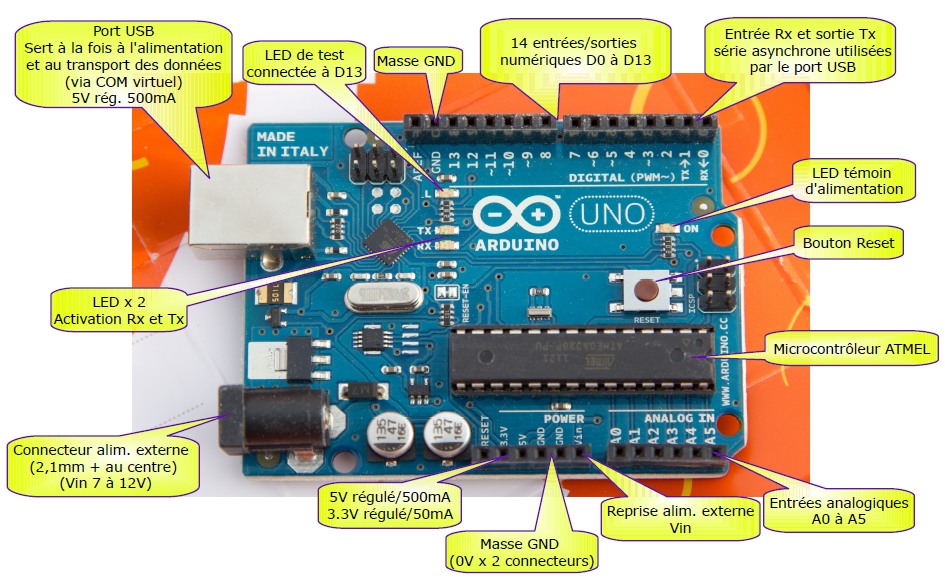

2. Les éléments la carte ARDUINO UNO :

Lire les documents ci-dessous et compléter la partie 2 du document réponse :

Le microcontrôleur ATMEL :



C'est le coeur de la carte, qui est programmable et exécute les instructions.





Prise USB :



Permet de communiquer avec l'ordinateur :

  • Pour télécharger le programme dans le microcontrôleur
  • Pour transférer des données depuis la carte vers le PC et vice et versa.



Permet d'alimenter électriquement la carte.

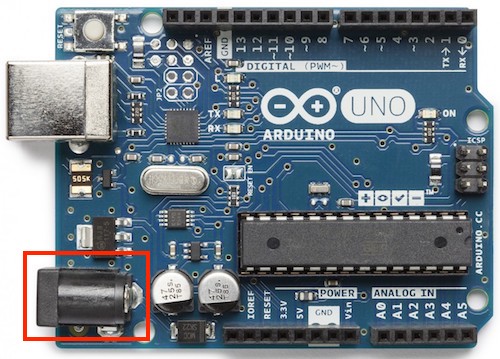

Connecteur d'alimentation :



Permet de brancher une alimentation électrique externe à la carte.





Pins (broches) "POWER" :



Permet d'alimenter en 5V ou 3.3V des composants (capteurs, LED, petit moteur...)



Comme sur une pile électrique, les pins 5V et 3.3V sont le "+" et GND le "-".





Pins numériques :



Ce sont les entrées/sorties numériques de la carte.

Elle ne peuvent accepter que 2 niveaux logiques : 0 ou 1.



Le niveau logique 0 correspond à une tension de 0V sur la pin.

Le niveau logique 1 correspond à une tension de 5V sur la pin.





Pins analogiques :



Ce sont les entrées analogiques de la carte.

Elles peuvent accepter une tension variant entre 0V et 5V en entrée seulement.

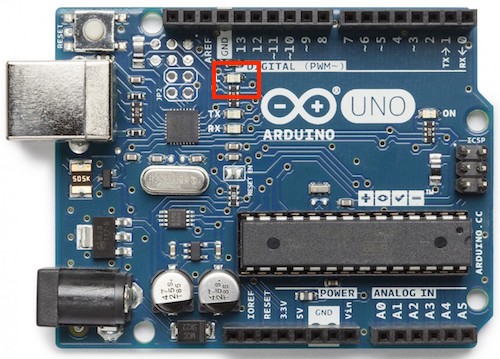

LED 13 :



Cette LED est connectée à la sortie numérique 13.

Lorsque la sortie 13 vaut 0 (0V), la diode est éteinte.

Lorsque la sortie 13 vaut 1 (5V), la diode est allumée.

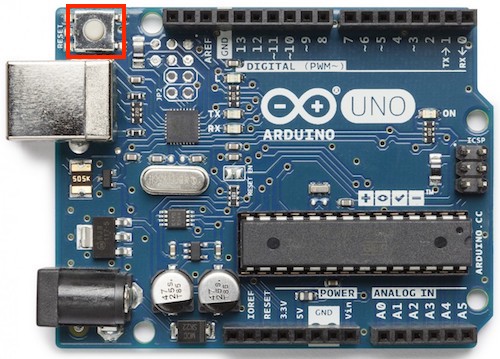

Bouton RESET :



Permet de réinitialiser la carte, en cas de blocage du programme.
